Usine
|
|
Les notions de protocole Midi utilisées dans ces patches sont présentées dans les pages Réception des données en Midi.
Patches de test
Workspace : Obtention et visualisation des données en provenance de l’interface 12-Analogiques / 16-Numériques
Ce workspace contient tous les patches et scripts permettant de recevoir des données à partir d’un module 4 / 8 / 12 voies analogiques ; ceux-ci sont détaillés ci-dessous.
Résumé des patches et des scripts utiles avec une interface 12 analogiques :
- Capteurs analogiques en mode 7 bits - 128 pas
- 4-Ana.script et 4-Ana.pat : reçoit et affiche les données des 4 derniers capteurs analogiques, chaque capteur donnant des valeurs de 0 à 127 ;
- 8-Ana.script et 8-Ana.pat : reçoit les données des 8 premiers capteurs analogiques, chaque capteur étant indépendant des autres et donnant des valeurs de 0 à 127 ; le script est lié à des faders pour visualiser ce qui provient des 8 capteurs ;
- 12-Ana.script et 12-Ana.pat : reçoit les données de l’ensemble des 12 capteurs analogiques et affiche les données sur des Faders ;
- 12-Ana Visu.pat : permet de voir l’évolution au cours du temps des données envoyées par deux des capteurs.
Capteurs analogiques en mode 12 bits - 4096 pas - 12bits 4-Ana.script : reçoit les données des 4 derniers capteurs analogiques, chaque capteur donnant des valeurs de 0 à 4095 ;
- 12bits 4-Ana.pat : utilise le script précédent pour afficher les données des capteurs sur 4 faders ;
- 12bits 8-Ana.script et 12bits 8-Ana.pat : reçoit et affiche les données des 8 premiers capteurs analogiques ;
- 12bits 12-Ana.script et 12bits 12-Ana.pat : reçoit et affiche les données de l’ensemble des 12 capteurs analogiques en 4096 pas ;
- Capteurs numériques (interrupteurs)
- 8-Num_8.script et 8-Num_8.pat : reçoit et affiche les données des 8 premiers interrupteurs, chaque capteur donnant soit 0 soit 1 ;

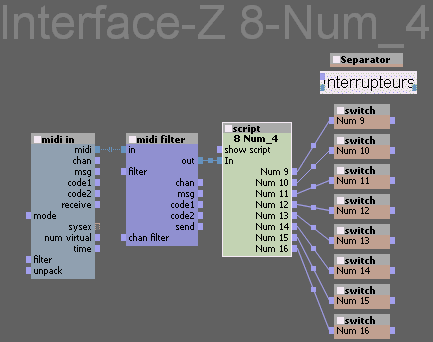

- 8-Num_4.script et 8-Num_4.pat : reçoit et affiche les données des 8 dernieres entrées tout ou rien (du côté du groupe de 4 analogiques), chaque capteur donnant soit 0 soit 1.
Les patches pour la carte 12 Analogiques permettent bien sûr aussi de récupérer les données des cartes 4 et 8 voies analogiques.
Version 8 entrées analogiques / 8 entrées numériques

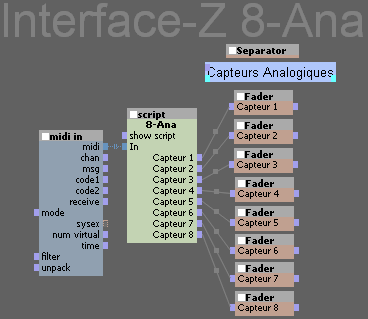

Patch .pat 4 : Réception et visualisation des données de 8 capteurs analogiques en 128 pas
La carte doit être en mode 7 bits (interrupteur 5 On). Les données des huit capteurs sont affichées de 0 à 127 sur quatre faders. Dans cet exemple le premier capteur donne une valeur de 91.
Le script est 8-Ana.script.
Le script ne dispose pas de tri sur le canal Midi, si cela est utile, un tri sur le canal s’effectue avec un "midi filter", avec "chan filter" réglé sur le canal choisi, intercalé entre le "midi in" et le script.

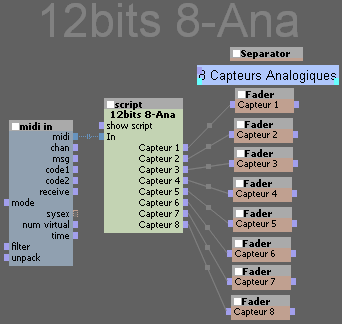

Patch .pat 5 : Réception et visualisation des données analogiques en 4096 pas
La carte doit être en mode 12 bits (interrupteur 5 Off).
Le script est 12bits 8-Ana.script.
Patch .pat 6 : Réception et visualisation des données numériques (tout ou rien)
La carte peut être en mode 7 ou 12 bits. Les données des huit interrupteurs capteurs sont affichées (0 ou 1) sur quatre switchs. Dans cet exemple l’interrupteur 14 (le 6e) est activé.
Ce patch fonctionne de la même façon que celui pour les entrées tout ou rien de la carte 4 analogiques.
Le script est 8-Num_8.script.
Outil pratique

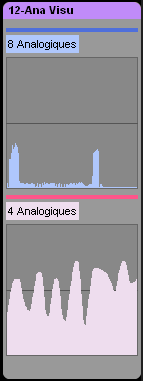

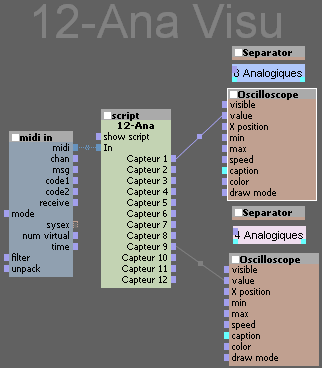

Patch .pat 9 : Visualisation des données au cours du temps
Ce patch permet de voir l’évolution des données de capteurs au cours du temps, ce qui est pratique pour les régler et pour étudier leur comportement.
Le module oscilloscope permet la visualisation en continu au cours du temps. Il suffit de la brancher sur les sorties correspondant au capteur que l’on veut étudier et de configurer le max et la vitesse de défilement (10 ici).
Ces patches ont été faits avec la version 3.61 d’Usine.
