Isadora
|
|
Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.
Actors pour la Version 8 analogiques / 8 numériques
Patch izz : Obtention des données en provenance de l’interface 12-Analogiques / 16-Numériques
Pour tous ces actors, le canal Midi est paramétrable en entrée. Ils sont tous détaillés et affichés dans la suite de la page.
Actors pour la Version 8 analogiques / 8 numériques

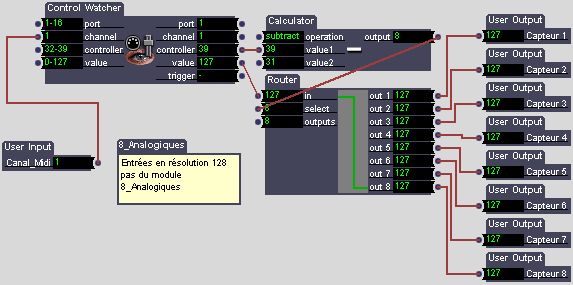

Actor 8_Analogiques_128pas
Cet outil permet de tester l’interface et d’afficher les données des capteurs en 7 bits sur les 8 sorties (valeurs de 0 à 127). Remarquez que le paramètre controller de l’objet Control Watcher est limité entre 32 et 39.

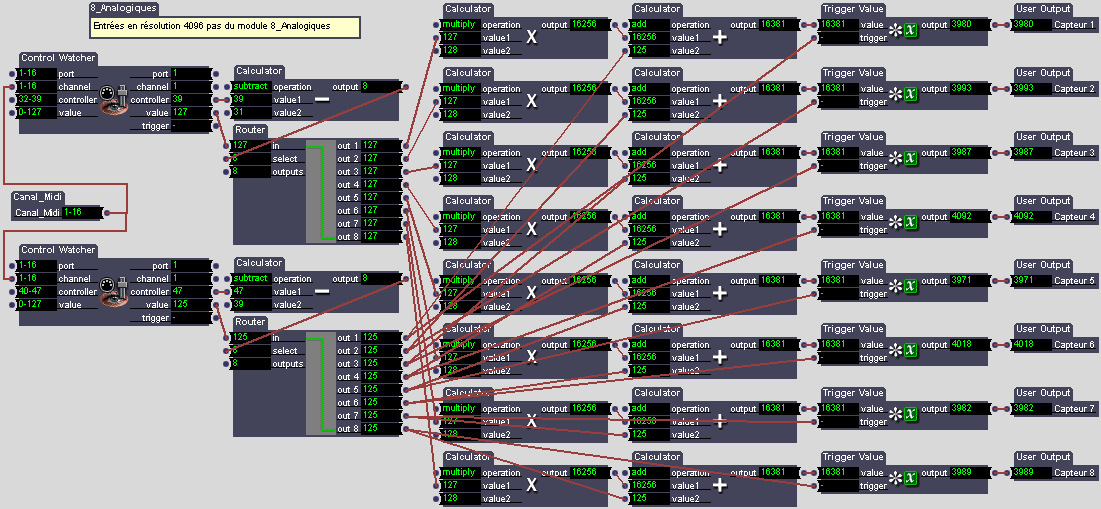

Actor 8_Analogiques_4096pas
Pour voir une image agrandie : ici
Cet outil permet de tester l’interface et d’afficher les données des capteurs en 12 bits sur les huit sorties (valeurs de 0 à 4095).

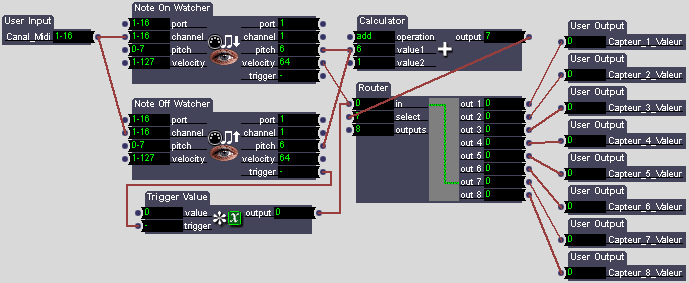

Actor 8_Analogiques_8_Num
Ces trois actors sont identiques à ceux utilisés pour l’interface "8 analogiques / 8 numériques" qui précédait la carte 12 analogiques 16 numériques.
Patches de test

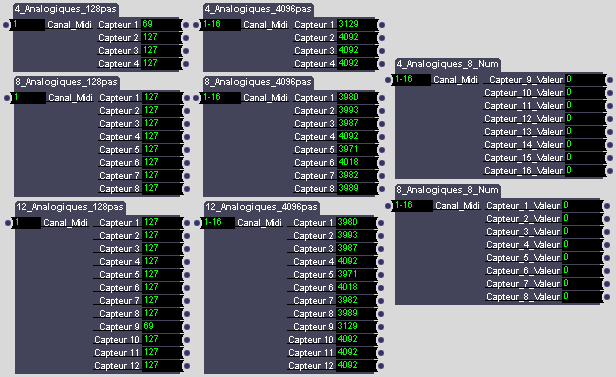

Patch izz : Obtention des données en provenance de l’interface 12-Analogiques / 16-Numériques
Ce fichier regroupe tous les User Actors susceptibles d’être utiles avec une interface 12 analogiques. Pour tous ces actors, le canal Midi est paramétrable en entrée. Ils sont tous détaillés et affichés dans la suite de la page.
- Version 4 analogiques / 8 numériques
- Actor 4_Analogiques_128pas : utilise les 4 dernières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- Actor 4_Analogiques_4096pas : utilise les 4 dernières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- Actor 4_Analogiques_8_Num : utilise les 8 dernières entrées numériques, chaque capteur donnant des valeurs de 0 à 64.
- Version 8 analogiques / 8 numériques
- Actor 8_Analogiques_128pas : utilise les 8 premières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- Actor 8_Analogiques_4096pas : utilise les 8 premières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- Actor 8_Analogiques_8_Num : utilise les 8 premières entrées numériques, chaque capteur donnant des valeurs de 0 à 64.
- Version 12 analogiques / 16 numériques
- Actor 12_Analogiques_128pas : utilise toutes les entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- Actor 12_Analogiques_4096pas : utilise toutes les entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095.
Les valeurs des 16 entrées tout ou rien pour la version de la carte "12 ana 16 num" sont obtenues en utilisant côte à côte les deux actors 8_Analogiques_8_Num et 4_Analogiques_8_Num.
Ce raisonnement est également valable pour les entrées analogiques : l’actor 12_Analogiques peut être remplacé par les actors 8_Analogiques et 4_Analogiques, ce qui permet de gagner de la place dans la fenêtre si toutes les entrées de capteurs ne sont pas nécessaires.
Les actors 12_Analogiques permettent bien sûr aussi de récupérer les données des cartes 4 et 8 voies.
Ces patches ont été faits avec la version 0.9b38 d’Isadora PC. Si vous ne pouvez l’ouvrir directement (dans une version précédente d’Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d’Isadora.
