Processing
|
|
Ces programmes utilisent la librairie the Midibus pour la réception des données. Des programmes plus anciens utilisant RWMidi sont toujours disponibles à la fin de cette page.
Patches de test
Sketch 1 : Obtention des données en provenance de l’interface
Fichier capt_8_ana_reception.pde
Librairie externe à installer : the Midibus
Ce fichier permet de recevoir en Midi les données de la carte en 128 pas de résolution. Le numéro du capteur détecté et sa valeur s’affichent dans la console. A l’arrivée les capteurs analogiques sont identifiés de 1 à 12 et les capteurs tout ou rien de 1 à 16.
Le premier capteur envoie ses données dans des messages Control Change 32. Voir la doc pour les numéros de tous les capteurs.
Sketch 2 : Visualisation des données de tous les capteurs

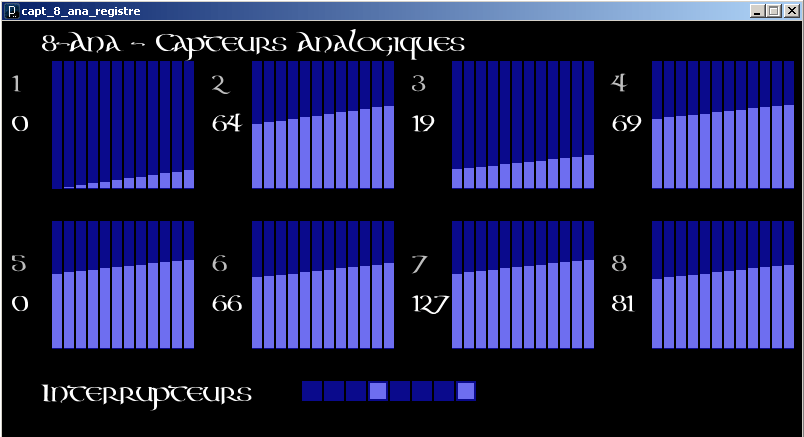

Ce sketch utilise la même réception des données en Midi que le premier mais permet aussi un affichage graphique de tous les capteurs, à la fois sur des sliders verticaux et sur des nombres. Le nombre affiche la donnée la plus récente envoyée par le capteur. Pour plus de détails sur l’affichage, voir la page Visualisation.
Cet affichage repose sur un Registre à décalage.
La donnée la plus récente est affichée à gauche. Il n’y a pas dans cet exemple de rééchantillonage régulier des données, c’est-à-dire qu’elles s’affichent au fur et à mesure où elles arrivent. Si le capteur n’est pas activé, aucune donnée n’arrive et le flot affiché ne bouge plus. Le défilement des valeurs reprend lorsque le capteur est à nouveau activé. Pour avoir un débit régulier des valeurs au cours du temps, consulter la page Visualisation, qui présente un sketch utilisé pour le module "28 entrées" avec échantillonnage régulier des données des capteurs.

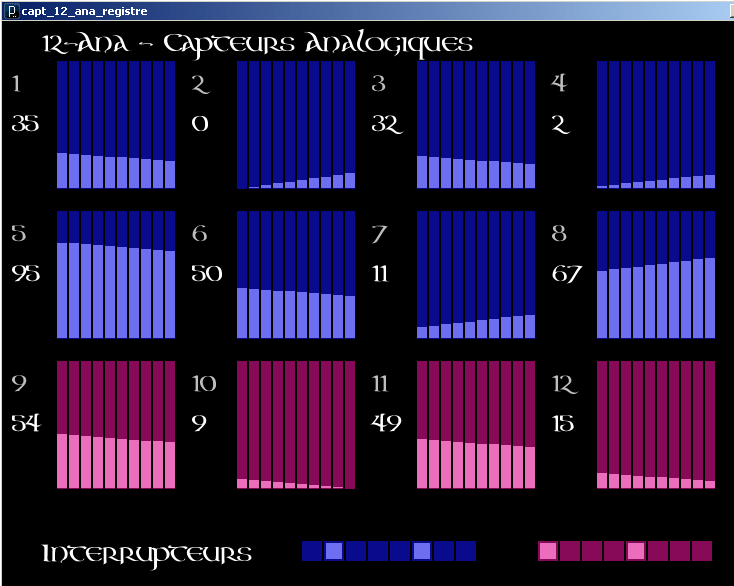

Les capteurs représentés en bleu correspondent au groupe de 8 sur la carte. Ce sont les mêmes que pour le module 8 Ana / 8 Num. Les capteurs représentés en rose correspondent au groupe de 4 sur la carte. Ce sont les mêmes que pour le module 4 Ana / 8 Num.
Ce programme est compatible avec toutes les variantes de 12 Ana / 16 Num (8/8 et 4/8), cependant des sketches dédiés sont aussi disponibles pour les autres cartes : capt_12_ana_registre et capt_4_ana_registre.
Processing - RWMidi
Ces programmes utilisent la librairie RWMidi pour la réception des données.
Les sketches disponibles pour le moment permettent de recevoir et d’afficher les données d’une interface 12 analogiques/16 numériques, d’une 8 analogiques/8 numériques ou d’une 4 analogiques/8 numériques. Consulter la page correspondante pour plus de renseignements sur le matériel. Les sketches 4 et 8 sont compatibles avec la carte 12.
- Fichiers de réception des données
- capt_12_ana_rw.pde : réception en Midi des messages Control Change et Note On provenant de l’interface 12 Ana / 16 Num, avec affichage des valeurs dans la console.
- capt_8_ana_rw.pde : réception des Control Change et Note On provenant de l’interface 8 Ana / 8 Num.
- capt_4_ana_rw.pde : réception Control Change et Note On provenant de l’interface 4 Ana / 8 Num.
- Affichage des données reçues
- capt_12_ana_rw_aff : affichage des données de tous les capteurs analogiques et tout ou rien branchés sur un 12 Ana / 16 Num.
- capt_8_ana_rw_aff : affichage des données de tous les capteurs branchés sur un 8 Ana / 8 Num.
- capt_4_ana_rw_aff : affichage des données de tous les capteurs branchés sur un 4 Ana / 8 Num.
Le choix du port Midi (correspondant au périphérique connecté à l’ordinateur) et du canal Midi (configuré sur la carte) est expliqué en détail dans le chapitre Processing de la page Réception des données en Midi.
Version 12 entrées analogiques / 16 entrées numériques
Sketches 1 : Obtention des données des capteurs pour 12 entrées analogiques en 128 pas
Fichiers capt_12_ana_rw.pde, capt_8_ana_rw.pde, capt_4_ana_rw.pde
Ces fichiers permettent de recevoir en Midi les données de la carte 4/8/12-ana en mode 128 pas. Le numéro du capteur détecté et sa valeur s’affichent dans la console. A l’arrivée les capteurs analogiques sont identifiés de 1 à 12 et les capteurs tout ou rien de 1 à 16. Le fichier capt_12_ana_rw.pde fonctionne également avec les cartes 4/8 et 8/8.
Sketches 2 : Test et visualisation des données pour 12 capteurs analogiques en 128 pas et 16 numériques
Ce sketch utilise la même réception des données en Midi que le premier mais permet aussi un affichage graphique de tous les capteurs, analogiques et tout ou rien. Les capteurs correspondant au 8 analogiques / 8 numériques sont en rose (capteurs analogiques classés de 1 à 8 après le tri), ceux correspondant à la carte 4 analogiques / 8 numériques sont en bleu (capteurs analogiques classés de 9 à 12 après le tri).
Ce programme est compatible avec toutes les variantes de 12 Ana / 16 Num (8/8 et 4/8), cependant des sketches dédiés sont aussi disponibles pour les autres cartes : capt_8_ana_rw_aff et capt_4_ana_rw_aff.
