Isadora
|
|
Patches de test

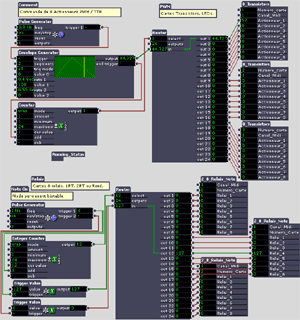

Test de pilotage des 24 actionneurs
Pour voir l'image agrandie : ici.
Ce patch de test est valable en mode Gradation et en mode Tout ou rien.
ATTENTION à ne pas activer les pilotages en Gradation si des relais sont branchés sur la carte de commande.
En Gradation PWM, activer le premier Pulse Generator envoie une rampe d’allumage sur les 24 sorties de la carte, via 3 groupes de 8 Transistors. L’Enveloppe Generator crée la rampe de valeurs. Le counter, activé à la fin de chaque rampe, permet de changer d’actionneur pour allumer les 24 les uns après les autres. Le router dévie les valeurs vers la sortie choisie par le counter.
Les huit dernières entrées de l’actor 8_Transistors servent à piloter les 8 actionneurs (lampes, moteurs, etc...) en gradation sur 128 pas (selon la configuration de la carte de Commande, voir documentation), la première permet de choisir le numéro de la carte, la deuxième permet de choisir le canal Midi. Pour les 24 Actionneurs, on utilise quatre numeros successifs (1, 2 et 3 ici), la carte décalant les numéros d’actionneurs de 8 en 8 sur les trois nappes de sortie.
En mode Tout ou Rien, pour l’actor 2_8_relais_note, les huit dernières entrées servent à piloter les 8 relais, la première permet de choisir le canal Midi et la deuxième permet de choisir le numéro de la carte de commande. De même que ci-dessus, les trois ensembles de 8 actionneurs ont des numéros décalés par paquet de 8 successifs.
Voir les pages Relais pour plus de patches.

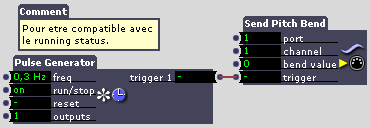

Running status Midi
Le sous-patch "envoiestatus" permet de s’affranchir du phénomène de running status parfois lié au protocole Midi. Une page dédiée à ce sujet : running status. Le patch est détaillé ici.
Ce patch a été fait avec la version 1.3.f24 d’Isadora PC. Si vous ne pouvez l’ouvrir directement (dans une autre version d’Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d’Isadora. En cas de souci avec des versions beaucoup plus récentes, il suffit également de la recopier.
Mode Gradation
Les cartes filles concernées sont : 8 Transistors Basse Puissance, 8 Transistors Haute Puissance, 8 LEDs, et par extrapolation Inverseur de moteur CC et Commutator (qui se branchent en sortie des cartes Transistors).
La carte de commande doit être configurée en mode Gradation sur les sorties concernées. En Gradation, les messages envoyés sont des Control Change. Les patches sont ceux des cartes filles, comme par exemple ceux-ci :

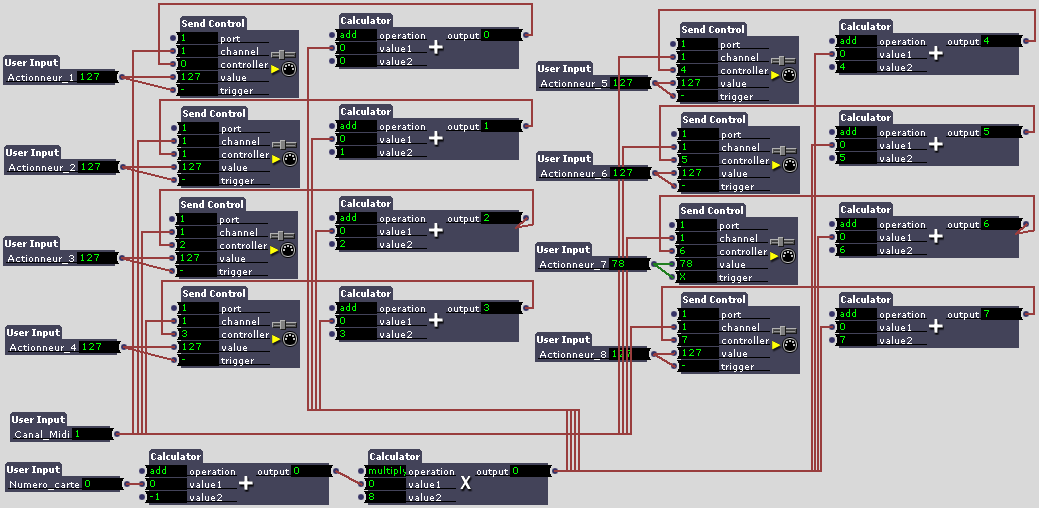

Actor :
Pour voir l'image agrandie : ici.
L’actor donne accès aux envois de messages Midi Control Change correspondant à chaque sortie, en fonction du canal et du numéro de la carte de Commande. L’actor 8_transistors peut être utilisé dans n’importe quel patch de pilotage d’actionneurs en gradation.
Mode Tout ou Rien
Les cartes filles concernées sont : 8 Relais Reed, 8 Relais 1RT et 8 Relais 2RT. Les cartes filles de type Gradation peuvent également être pilotée en mode Tout ou Rien. Cette carte gère du Tout ou Rien bistable. En bistable, il faut envoyer un Off pour que l’action s’arrête. Les messages peuvent être des Note On ou des Control Change. Voir la doc pour tous les détails.
Les patches sont ceux des cartes filles, comme par exemple ceux-ci :

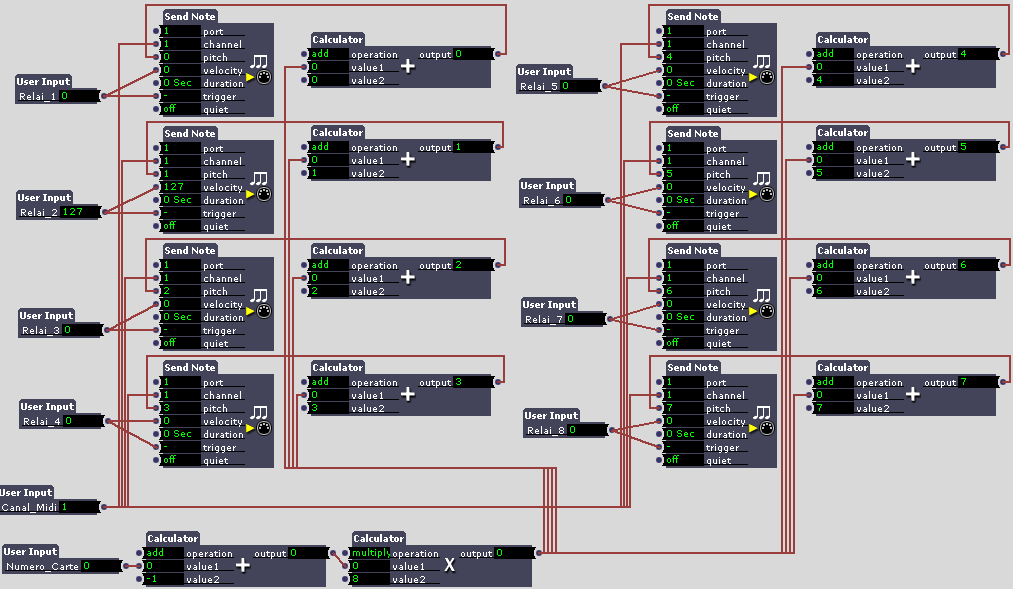

Actor :
La carte de commande doit être configurée en mode Tout ou rien Bistable pour le groupe de 8 sorties concernées.
Les messages Midi envoyés sont des Note On.
Pour voir l'image agrandie : ici.
Mode permanent bistable :
Les messages Note On permettent de piloter les relais en fonctionnement bistable, c’est-à-dire qu’il faut envoyer toutes les commandes pour qu’ils changent d’état (ouvert/fermé).
Activer un toggle provoque l’activation du relai correspondant et le désactiver remet le relais dans son état de base. Il faut envoyer une nouvelle commande pour chaque changement d’état du relais.
| Toggle | Commande envoyée | Relais |
Off |
0 |
Off |
On |
Autre valeur |
On |
L’état "On/Off" du relais n’est donné qu’à titre indicatif, l’état réellement allumé ou éteint de l’actionneur dépend de son branchement (dans le cas des relais 1RT et 2RT).
